    NVIS伝播 #アンテナ
    0

      JUGEMテーマ:アマチュア無線



      色々とアンテナを試行錯誤しています。

      先輩とやりとり中にNVISって検索してみたらどう?

      とメールが届く。



      調べてみる。

      フムフム・・・

      この辺りに詳しく書いています。

      http://www.maroon.dti.ne.jp/k3is/nvis.htm

      昔から低いアンテナは飛ばないって教えられたのですが

      積極的に上向きに電波を出すんですね。

      八木アンテナを上向きに向ける感覚ですね。



      なかなか興味深いので実験と言うか試してみます。

      今日は天気予報によると9時頃から雨の予報なので

      早起きして実験に向かいつつ移動運用の候補地探しです。



      総務省のURLから無線局等情報検索を使い

      レアJCCを考えていました。

      愛知県岩倉市でHFの免許を受けている局は72局。

      結構少ないんですね。

      暫定、レアJCCとして移動地候補を探します。



      そしてアンテナ展開

      7Mhzの2ele八木のエレメント間隔 0.15λが適当ですが

      ポールは3.6mに上げます。

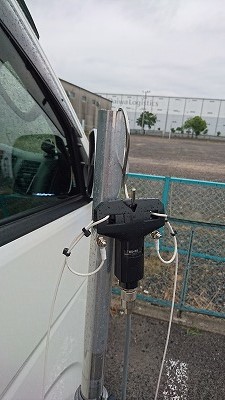

      マスト先端にS字金具で引っかけます。

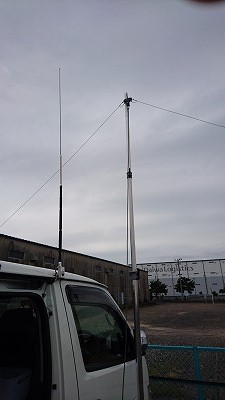

      マストを伸ばす。

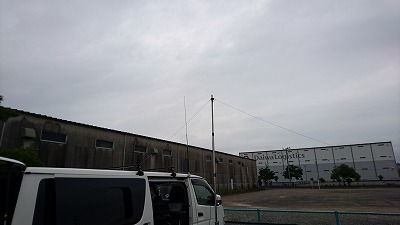

      全景

      さすがフルサイズw

      コンディションもありますが聞いただけで

      1,3,4,7,8,9,0が同時に同じぐらいの

      強さで聞こえます。

      さすがに2エリアは浜松辺りは良く聞こえますが

      岐阜市内は近すぎて弱かったです。

      DXはしんどいかも知れませんが

      国内に限れば低いアンテナも有用なようです。

      今回は用意も足りなかったので逆Vですが

      水平に張る方がより良いみたいです。



      さぁー運用と思いましたが

      思ったより早く雨が降り出し

      降り出すと同時にコンディションも悪くなったので

      今日は撤収します。

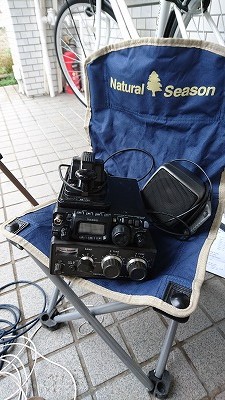

      家に帰り、先日に入手したFT-817用のMFJ-8199Tを

      仕上げます。





      FT-817のフロントに直づけしましたが

      フラフラしてリグを壊しそうなので

      カメラ用三脚に固定できるようにします。

      カメラねじの規格は

      1/4-20山

      JISによると60°の山型です。

      60°山ですのでユニファイ規格で行けそうですが

      ホームセンターにタップがありません。

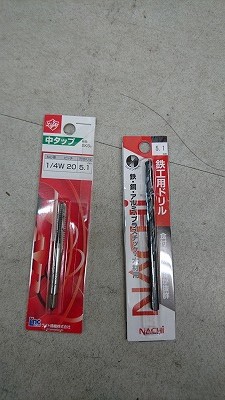

      ウィット55°山のタップがありましたので代用します。

      ねじの締結を考えますと角度を合わせないとダメですが

      アンテナも軽いのでウィット用タップを使います。

      下径5.1mmですのでドリルも合わせ購入します。



      金具に空いている穴を5.1mmに広げ

      タップを切ります。

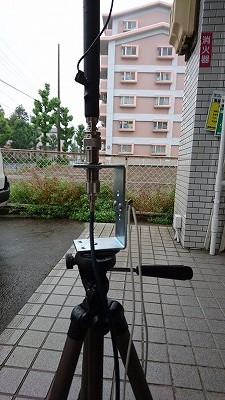

      で、できあがり♪



      カウンターポイズに10m(HF)と1.5m(50Mhz)の

      線を繋ぎます。



      さすがに7Mhzはしんどいですが

      ハイバンド、14,21,24,28はSWRが下がります。

      コンディションが良ければ遊べるかも?w

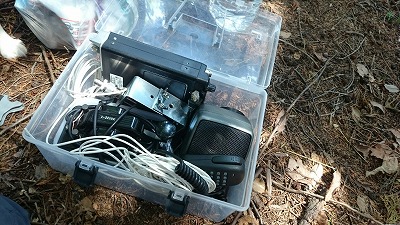

      100均で売っていた300円の箱に全て入るので

      お手軽移動も可能ですねw
